MAG050 Magnetron Gauge DN25KF
399-840
Cold Cathode Gauges
Preise und Verfügbarkeit
MAG050, MAG060, MAG070
Passive Kaltkathoden-Messröhren für VGC094 und VGC083C
Drop-in-Optionen
Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!
Die Messröhren MAG050, MAG060 und MAG070 sind seit langem bewährte passive, invertierte Magnetron-Kaltkathodenmessgeräte, die für den Betrieb mit den Vakuum-Messcontrollern VGC094 und VGC083C vorgesehen sind. Sie sind für die Vakuummessung im Druckbereich von 1×10-11 (MAG070) bis 5×10-3 mbar ausgelegt. Die kompakte Metallkonstruktion bietet eine robuste Lösung für allgemeine Vakuumanwendungen. Die MAG050 ist eine Kaltkathodenmessröhre mit einer elastomergedichteten Durchführung.
Dank ihrer Ganzmetallausführung erfüllen MAG060 und MAG070 die Anforderungen anspruchsvoller Anwendungen, die eine Ausheiztemperatur von bis zu 250 °C oder eine hohe Beständigkeit gegen ionisierende Strahlung erfordern. Beide ermöglichen Druckmessungen im UHV-Bereich. Der TRIAX Anschluss des MAG070 ermöglicht die Messung niedrigster Drücke (bis zu 1×10-11 mbar) und den Betrieb über große Entfernungen zwischen Messröhre und Steuergerät (bis zu 500 m). Alle Messröhren verfügen über eine an der Anode angebrachte Zündhilfe (die die Zündzeit der Kaltkathode bei niedrigem Druck verkürzt) und können leicht demontiert und gereinigt werden, was einen langfristigen Einsatz mit minimalen Ausfallzeiten ermöglicht.
Vorteile
- Zuverlässige und bewährte Messröhrenkonstruktion, basierend auf dem Prinzip des umgekehrten Magnetrons
- Großer Vakuumdruckmessbereich von 1×10-11 (MAG070) bis 5×10-3 mbar
- Ausheizbar bis 150 °C (MAG050) oder 250 °C (MAG060, MAG070)
- Gute Zündeigenschaften
- Korrosionsbeständig mit Keramikdurchführung
- Strahlungsbeständige Ausführung erhältlich (MAG060, MAG070)
- Einfache Wartung, niedrige Betriebskosten
Typische Anwendungen
- Allgemeine Vakuummessung und -regelung für anspruchsvolle und/oder Hochtemperaturanwendungen vom Nieder- bis zum Hochvakuumbereich
Betriebseinheiten

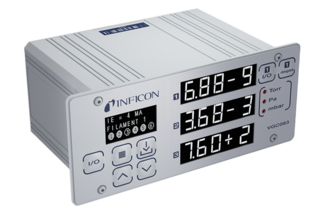

- Vakuumkontroller VGC094 und VGC083C (MAG070 ausgeschlossen)
Spezifikationen
MAG050
MAG060
MAG070
| Messprinzip | Invertierte Magnetron-Kaltkathode |
| Messbereich | 2x10-9 ... 5x10-3 mbar |
| Genauigkeit (N2) | 30% des Messwerts |
| Reproduzierbarkeit (N2) | 5% des Messwerts |
| Durchführung | Interne Dichtung | AI2O3-Keramik | Elastomer (FPM) |
| Ausheiztemperatur | ≤150°C |
| Maximaler Arbeitsabstand | ≤100 m |
| Toleranz gegenüber ionisierender Strahlung | - |
| Dem Vakuum ausgesetzte Materialien | Rostfreier Stahl, AI2O3, FPM, Mo |
| Merkmale | Koax-Anschluss |
| Messprinzip | Invertierte Magnetron-Kaltkathode |
| Messbereich | 1x10-10 ... 5x10-3 mbar |
| Genauigkeit (N2) | 30% des Messwerts |
| Reproduzierbarkeit (N2) | 5% des Messwerts |
| Durchführung | Interne Dichtung | AI2O3 Keramik | Metall |
| Ausheiztemperatur | ≤250°C |
| Maximaler Arbeitsabstand | ≤100 m |
| Toleranz gegenüber ionisierender Strahlung | 107 Gy |
| Dem Vakuum ausgesetzte Materialien | Rostfreier Stahl, AI2O3, Ag, Mo |
| Merkmale | Koax-Anschluss |
| Messprinzip | Invertierte Magnetron-Kaltkathode |
| Messbereich | 1x10-11 ... 5x10-3 mbar |
| Genauigkeit (N2) | 30% des Messwerts |
| Reproduzierbarkeit (N2) | 5% des Messwerts |
| Durchführung | Interne Dichtung | AI2O3 Keramik | Metall |
| Ausheiztemperatur | ≤250°C |
| Maximaler Arbeitsabstand | ≤500 m |
| Toleranz gegenüber ionisierender Strahlung | 107 Gy |
| Dem Vakuum ausgesetzte Materialien | Rostfreier Stahl, AI2O3, Ag, Mo |
| Merkmale | Triax-Verbinder |
Einloggen, um Preise zu sehen.
Bestellinformationen
Produkt
Zubehör
MAG050 Magnetron Gauge DN40KF
399-841
MAG050 Magnetron Gauge DN40CF
399-842
MAG060 Magnetron Gauge DN40KF
399-845
MAG070 Magnetron Gauge DN40CF
399-848
MAG060 Magnetron Gauge DN40CF
399-846
Kabel 3m/10ft, 80°C, MAG050/060
399-820
Kabel 10m/33ft, 250°C, SHV_SHV, CoCa
BG448045-T
Kabel 3m/9.9ft, 80°C, LMT_LMT, CoCa
BG548306-T
Kabel 6m/19.8ft, 80°C, LMT_LMT, CoCa
BG548317-T
Kabel 3m/9.9ft, 80°C, SHV_SHV, CoCa
BG548406-T
Kabel 6m/19.8ft, 80°C, SHV_SHV, CoCa
BG548407-T
Kabel 10m/33ft, 80°C, SHV_SHV, CoCa
BG548419-T
Kabel 15m/49ft, 80°C, SHV_SHV, CoCa
BG548483-T
Kabel 10m/33ft, 80°C, LMT_LMT, CoCa
BG548490-T
Kabel 15m/49ft, 80°C, LMT_LMT, CoCa
BG548491-T
Kabel 3m/9.9ft, 250°C, SHV_SHV, CoCa
BG548542-T
Kabel 6m/19.8ft, 250°C, SHV_SHV, CoCa
BG548543-T
Kabel 15m/49ft, 250°C, SHV_SHV, CoCa
BG548989-T
