ISO-K

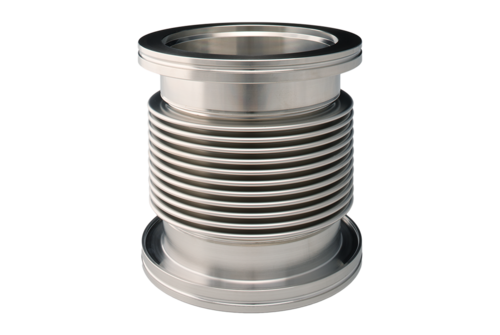

Bälge ISO-K

Preise und Verfügbarkeit

Drop-in-Optionen

Revolutionieren Sie Ihre Vakuummessgeräte-Erfahrung mit uns!

ISO-K-Anschlüsse von INFICON werden gemäß ISO 1609, DIN 28404 und Pneurop 6606 gefertigt. Unsere hochwertigen Anschlüsse mit großem Durchmesser sind die Standardbauteile für alle Vakuum- und Hochvakuumleitungen. Die hochwertigen INFICON-Komponenten sind für Leckraten unter 1 x 10^-9mbar l/s ausgelegt und getestet.

Vorteile

Preisgünstig
Weltweite Logistik
Design und Maßnahmen richten sich strikt nach international anerkannten Standards
Oberflächenfinish, Schweißstellen, Materialspezifikationen und Reinheit erfüllen oder übertreffen Spezifikationen für Hochvakuum
2011/65/EC RoHS-konform

Technische Daten

DN63 ISO-K

DN100 ISO-K

DN160 ISO-K

DN200 ISO-K

DN250 ISO-K

DN320 ISO-K

Massangabe A	132 mm

Massangabe B	20 mm

Massangabe C	20 mm

Massangabe D	66 mm

Massangabe E	30°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse

Massangabe A	132 mm

Massangabe B	28 mm

Massangabe C	28 mm

Massangabe D	95 mm

Massangabe E	30°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse

Massangabe A	150 mm

Massangabe B	22 mm

Massangabe C	22 mm

Massangabe D	153 mm

Massangabe E	14°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse

Massangabe A	150 mm

Massangabe B	20 mm

Massangabe C	20 mm

Massangabe D	213 mm

Massangabe E	12°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse

Massangabe A	200 mm

Massangabe B	30 mm

Massangabe C	30 mm

Massangabe D	261 mm

Massangabe E	13°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse

Massangabe A	250 mm

Massangabe B	50 mm

Massangabe C	50 mm

Massangabe D	313 mm

Massangabe E	7.5°

Material:
Flanschen	Edelstahl 304
Bälge	Edelstahl 316Ti

Max. Innendruck: 1.5 bar
A = ungespannte Länge
E = max. Abweichung von Achse
